Opis:

Charakterystyka:

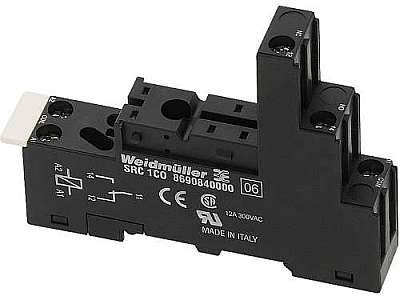

Podstawka (gniazdo) na szynę DIN Typu O o szerokości 35 mm oraz możliwość montażu na śrubę wkręt φ 2 mm. Współpracuje z 1 parowymi, zwiernymi, rozwiernymi oraz przełącznymi przekaźnikami z cewką na wszystkie napięcia z rastrem styków 3,5 mm i o rozstawie styków do lutowania równym 5mm. Czytelne wyprowadzenie złącz (COM, NC, NO po jednej oraz cewki z drugiej) wyprowadzonych na śrubkę pozwala szybko podłączyć przekaźnik. Biała plastikowa wsuwka pozwala szczegółowo oznaczyć jedno ze złącz.

Dane techniczne:
- Typ podstawki: na szynę DIN Typ 0 - 35 mm
- Pod typ przekaźnika:
  1 parowy: zwierny, rozwierrny oraz przełączny
  raster styków: 3,5 mm
  rozstaw styków: 5 mm
- Wytrzymałość prądowa: 12A przy 300VAC
- Wytrzymałość dielektryczna wejście - wyjście: 2,5 KVeff / 1 min.
- Wytrzymałość izolacji od sąsiednich kontaktów: 2,5 KVeff / 1 min.
- Wilgotność: 40 ° C / 93% wilgotności
- Temperatura pracy: -40 ° C - 70 ° C
- Temperatura przechowywania: -40 ° C - 70 ° C
- Stopień ochrony: IP 20
- Wymiar:
  Szerokość: 15,5 mm
  Wysokość: 77,7 mm
  Głębokość: 61 mm

Przykładowe przekaźniki:
- RM96
- RM87N RELPOM
- JQX68F/HF68F 1ZS
- NT74-1CS
- Finder seria F40.31
- JQX 115F
