Opis:

zasilanie: bateria 6F22 (brak w zestawie), wyświetlacz: graficzny 128x64,
podświetlenie: zielone, szybkość testowania: od 2 sekund, złącze: podstawka ZIF, automatyczne wyłączenie miernika po 10s

Charakterystyka:

Miernik/tester rezystorów, dławików, kondensatorów, tranzystorów, diod prostowniczych, triaków.
Aby zmierzyć wybrany element wystarczy włożyć go do podstawki testowej i przycisnąć przycisk TEST.
Prostota urządzenia polega na tym, że nie trzeba wybierać rodzaju badanego elementu tylko miernik sam go rozpoznaje.

Dane techniczne:
- zasilanie: bateria 6F22 (brak w zestawie)
- wyświetlacz: graficzny 128x64
- podświetlenie: zielone
- szybkość testowania: od 2 sekund (przy pomiarze kondensatorów o dużej pojemności czas ten może wynieść do ok minuty)
- złącze: podstawka ZIF
- automatyczne wyłączenie miernika po 10s

Zakresy:
-  rezystancja: 0.1 OHm - 50M Ohm
- pojemność: 25pF - 100mF
- indukcyjność: 0.01mH - 10H
- tester tranzystorów PNP oraz NPN oraz graficzne przedstawienie gdzie jest baza, emiter, kolektor
- tester tranzystorów MOSFET
- pomiar triaków
- pomiar współczynnika ESR dla pojemności większej niż 2uF
- graficzne przedstawienie w diodach prostowniczych gdzie jest anoda i katoda

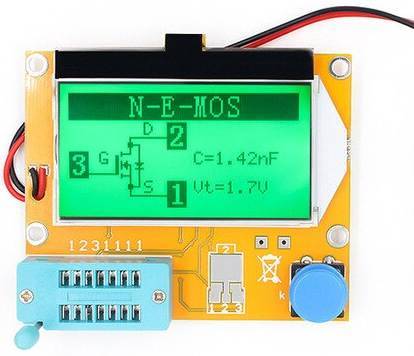

Miernik tranzystorów LCR-T4 bez obudowy -  tester tranzystorów, rezystorów, cewek, diod i innych. Tester elementów elektronicznych z dużym, czytelnym wyświetlaczem z powodzeniem przetestuje diody, rezystory, tranzystory, cewki itd. Dzięki temu miernikowi sprawdzisz większość elementów stosowanych w elektronice.

Absolutny niezbędnik w warsztacie majsterkowicza!

tester tranzystorów posiada szynę dzięki której szybko zamocujesz testowane elementy.
prosta obsługa: wystarczy umieścić nóżki elementu w gniazdach 1-3 (kolejność bez znaczenia) i nacisnąć przycisk
tester posiada osobne pole do testowania elementów SMD
miernik tranzystorów graficznie prezentuje wyprowadzenia pinów elementu mierzonego - duże ułatwienie dla początkujących i oszczędność czasu
tester nieużywany sam przełącza się w stan uśpienia w celu zmniejszenia poboru energii
aby uruchomić test, wystarczy nacisnąć przycisk i odczekać chwilę
tester tranzystorów zmierzy:
NPN, PNP, MOSFET N P, JFET
tyrystory,
triaki,
rezystory,
diody,
cewki,
kondensatory (rozładuj przed pomiarem!)
i inne
pobór prądu w stanie uśpienia: 20nA
wyświetlacz LCD graficzny 128x64 z podświetlaniem zielonym
podstawka ZIF-14 do wkładania testowanych elementów
procesor sterujący: Atmega328
szybkość test 2 ÷ 10s (w przypadku pomiaru pojemności kondensatorów o dużej pojemności test może przedłużyć się do 1min.)
płytka dwustronna z metalizacją otworów
funkcja oszczędzania energii miernika - automatyczne wyłączenie po 10s
wykrywanie rodzaju włożonego elementu
wykrywanie polaryzacji np. diod, tranzystorów
wymiary PCB: 71 x 63mm
zasilanie: bateria 9V
masa 44g
Zakresy pomiarowe:

pomiar pojemności kondensatorów: 25pF ÷ 100mF (rozdzielczość 1pF)
pomiar współczynnika ESR dla pojemności powyżej 2uF
pomiar indukcyjności: 0.01mH (10uF) - 20H
pomiar rezystancji: 0.1om ÷ 50Mom
pomiar tester tranzystorów bipolarnych PNP/NPN; pomiar bety h21e
pomiar tester tranzystorów MOSFET kanał N/P
pomiar triaków / tyrystorów
diody Uf maksymalnie 4.5V
