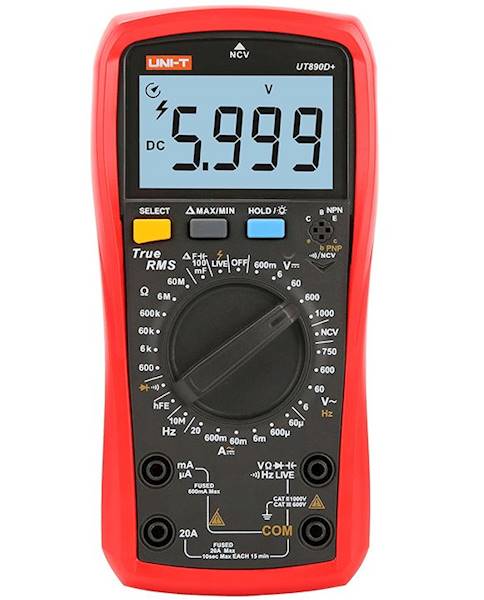

Opis:

Zakres max 100 mF 0,001 mF, 60 Mohm, 1000V, 20A
Częstotliwość 9,999 Hz ~ 9,999 MHz, 0,001 Hz Automatyczny wył.
NCV (funkcja wykrywania pola elektrycznego)

Charakterystyka:

SPECYFIKACJA
• Maksymalne napięcie: 1000 V
• Gniazdo 20 A: szybki bezpiecznik 16A H 250 V 6x32 mm
• Gnazdo mA/uA: szybki bezpiecznik 600 mA 250 V 6x32mm
• Maksymalna wartość: 6000, powyżej na wyświetlaczu OL, odświeżanie 3~4x/s
• Wybór zakresu: ręczne
• Podświetlenie: ręczne, automatycznie wyłącza się po 30 sekundach
• Polaryzacja: symbol – wyświetla podczas minusowej polaryzacji
• Przycisk funkcyjny HOLD: gdy aktywny, na wyświetlaczu pojawia się ikona "H"
• Środowisko pracy:
• Temperatura pracy: 0°C ~ 40°C (32°F ~ 104 °F)
• Temperatura przechowywania: -10°C ~ 50°C (14°F ~ 122°F)
• Wilgotność względna: 0°C ~ 30°C =<75%, 30°C ~ 40°C =<50%
• Wysokość pracy: 0~2000 m
• Wskaźnik niskiego poziomu baterii
• Sygnał dźwiękowo-świetlny: podczas pomiaru ciągłości i NCV
• Baterie: 2x AAA 1,5 V
• Wymiary: 183x88x56 mm
• Waga (z bateriami): 346 g

Funkcja NCV
Należy ustawić pokrętło w pozycji NCV. Podczas sprawdzania obecności napięcia AC lub
występowania pola elektrycznego w testowanej przestrzeni, należy zbliżyć przednią część
przyrządu do badanego obiektu.
Wynik pomiaru będzie wyświetlany na ekranie za pomocą segmentów (0-4). Im więcej
segmentów, tym częstotliwość sygnałów dźwiękowych oraz migania wskaźnika wyższa.
Dodatkowe funkcje:
• Po załączeniu przyrządu wyświetlane są wszystkie symbole wyświetlacza przez około dwie sekundy.
• Automatyczne wyłączanie się:
• Jeżeli w przeciągu 15 minut pozycja obrotowego przełącznika zakresów nie zostanie zmieniona, miernik
automatycznie się wyłączy w celu oszczędzania baterii. Jeśli urządzenie znajduje się w trybie automatycznego
wyłączania, należy nacisnąć dowolny przycisk lub obrócić pokrętło trybów.
• Aby wyłączyć funkcję automatycznego wyłączania, należy nacisnąć i przytrzymać przycisk SELECT podczas
uruchamiania miernika przekręcając tym samym pokrętło w pozycję OFF.
• Buzer:
• jeśli napięcie wynosi >= 1000 V DC / .>=750 V AC: buzzer będzie wydawał ciągły dźwięk wskazując że zakres
został przekroczony
• jeśli natężenie wynosi >10 A (DC/AC): buzzer będzie wydawał ciągły dźwięk wskazując że zakres został
przekroczony
• wyda 5 sygnałów dźwiękowych na 1 minutę przed, oraz jeden długi tuż przed automatycznym wyłączeniem
• Sygnalizacja niskiego poziomu baterii:
• Jeżeli napięcie baterii spadnie poniżej 2,5 V, na ekranie wyświetli się symbol niskiego poziomu baterii.
• Jeżeli napięcie baterii spadnie poniżej 2,2 V, na ekranie wyświetlać się będzie symbol wyczerpanej baterii , a
urządzenie nie będzie pracować - należy wymienić baterie na nowe.
DANE TECHNICZNE
• Dokładność wskazań: ±(a% odczytu + b cyfr), gwarantowana przez 1 rok.
• Temperatura środowiska: 23°C+/-5°C (73,4°F +/-9°F)
• Wilgotność względna: =<75%
• Współczynnik temperaturowy: 0.1 x (podana dokładność)/ 1°C.
Napięcie DC
Zakres Rozdzielczość Dokładność
600.0 mV 0,1 mV ±(0,5%+5)
6.000 V 0,001 V ±(0,5%+2)
60.00 V 0,01 V
600.0 V 0,1 V
1000 V 1 V ±(0,7%+5)
• Impedancja wejściowa: 10 MΩ (Przy braku obciążenia na zakresie mV, może wystąpić niestabilność wskazań; zwarcie
końcówek pomiarowych wyzeruje wskazanie
• Maksymalne napięcie wejściowe: ±1000 V. Jeśli napięcie wejściowe >= 1010 V, na ekranie wyświetla się "OL".
• Zabezpieczenie przed przeciążeniem: 1000 Vrms (DC/AC)
Napięcie AC
Zakres Rozdzielczość Dokładność
6.000 V 0,001 V ±(1,0%+3)
PL
Instrukcja obsługi
9
60.00 V 0,01 V ±(0,8%+3)
600.0 V 0,1 V
750 V 1 V ±(1%+10)
• Impedancja wejściowa: 10 MΩ dla wszystkich zakresów.
• Zakres częstotliwości: 40 Hz – 1 KHz.
• Ochrona przed przepięciem: 750 Vrms. Jeśli napięcie wejściowe >= 761 V, na ekranie wyświetla się "OL".
• Pomiar częstotliwości wysokiego napięcia: 10Hz~10kHz (5V~750V). Jeśli częstotliwość >= 12kHz, na ekranie
wyświetla się "OL".
• Zabezpieczenie przed przeciążeniem: 1000 Vrms (DC/AC)
Rezystancja
Zakres Rozdzielczość Dokładność
600 Ω 0,1 Ω ±(0,8%+5)
6.000 kΩ 0,001 kΩ ±(0,8%+3)
60.00 kΩ 0,01 kΩ
600.0 kΩ 0,1 kΩ
6.000 MΩ 0,001 MΩ
60.00 MΩ 0,01 MΩ ±(3%+10)
• Wynik pomiaru = odczyt rezystancji - odczyt zwartych przewodów
• Zabezpieczenie przed przeciążeniem: 1000 Vrms (DC/AC)
Test diod i ciągłości
Zakres Rozdzielczość Opis
0,01 V Wyświetla napięcie testowanej diody. Zakres wynosi 0~3 V.
Napięcie złącza p-n: 0,5~0,8 V
0,1 Ω Jeżeli jest większe niż 50 Ω, głośnik nie wydaje dźwięku
Jeżeli jest równe lub mniejsze niż 10 Ω, głośnik wydaje
ciągły dźwięk
• Zabezpieczenie przed przeciążeniem: 1000 Vrms (DC/AC)
Pojemność
Zakres Rozdzielczość Dokładność
6.000 nF 0,001 nF W trybie REL: ±(4,0%+10)
60.00 nF 0,01 nF ±(4%+10)
600.0 nF 0,1 nF
6.000 uF 0,001 uF ±(3%+10)
60.00 uF 0,01 uF
600.0 uF 0,1 uF
6.000 mF 0,001 mF ±(5%+10)
60.00 mF 0,01 mF ±(10%)
100.0 mF 0,001 mF
• Zabezpieczenie przed przeciążeniem: 1000 Vrms (DC/AC)
• Przed dokonaniem pomiaru przy pojemności ≤ 100 nF zaleca się wyzerować miernik za pomocą przycisku REL w celu
zwiększenia dokładności pomiaru.
Temperatura
Zakres Rozdzielczość Dokładność
°C -40 - 40°C 1°C ±3°C
40 -500 °C ±(1%+3)
500 - 1000°C ±(2%+3)
°F -40 – 104 °F 1°F ±5°F
104 – 932 °F ±(1,5%+5)
932 – 1832 °F ±(2,5%+5)
• Zabezpieczenie przed przeciążeniem: 1000 Vrms (DC/AC)
• Mierzona temperatura nie powinna przekraczać 250°C/482°F
Prąd DC
Zakres Rozdzielczość Dokładność
60.00 µA 0,01 µA ±(0,8%+8)
6.000 uA 0,1 uA
6.000 mA 0,001 mA
60.00 mA 0,01 mA
600.0 mA 0,1 mA ±(1,2%+5)
20.00 A 0,01 A ±(2%+5)
• Maksymalny prąd wejściowy: 20 A
• Jeśli natężenie wejściowe >= 20,1 A, na ekranie wyświetla się "OL".
• Zabezpieczenie przed przeciążeniem: 1000 Vrms (DC/AC)
Prąd AC
Zakres Rozdzielczość Dokładność
60.00 uA 0,001 uA ±(1%+12)
600.0 uA 0,01 uA
6.000 mA 0,001 mA
60.00 mA 0,01 Am
600.0 mA 0,1 mA ±(2%+3)
20 A 0,01 A ±(3%+5)
• Zakres częstotliwości: 40 Hz – 1 Khz.
• Maksymalny prąd wejściowy: >=20 A
• Jeśli natężenie wejściowe >= 20,1 A, na ekranie wyświetla się "OL".
• Zabezpieczenie przed przeciążeniem: 1000 Vrms (DC/AC)
Częstotliwość
Zakres Rozdzielczość Dokładność
9,999 Hz ~ 9,999 MHz 0,001 Hz ~ 0,001 MHz ±(0,1+5)
Częstotliwość wejściowa:
• ≤100 Khz: 100 mVrms≤ częstotliwość wejściowa ≤ 30 Vrms
• >100 kHz ~ 1 MHz: 200 mVrms ≤ częstotliwość wejściowa ≤ 30 Vrms
• >1 MHz: 600 mVrms ≤ częstotliwość wejściowa ≤ 30 Vrms;
• Zabezpieczenie przed przeciążeniem: 1000 Vrms (DC/AC)
KONSERWACJA
Uwaga: przed otwarciem pokrywy baterii należy wyłączyć miernik i odłączyć wszystkie przewody pomiarowe.
• Do czyszczenia należy używać miękkiej, lekko zwilżonej szmatki. Nie należy używać środków żrących.
• Jeżeli działanie urządzenia odbiega od normy, należy zaprzestać korzystania z urządzenia.
• Jeżeli wymagana jest kalibracja lub naprawa, należy powierzyć ją wykwalifikowanemu specjaliście.
WYMIANA BATERII I BEZPIECZNIKA
W przypadku niskiego poziomu baterii, należy niezwłocznie wymienić baterie na nowe
