Opis:

Charakterystyka:

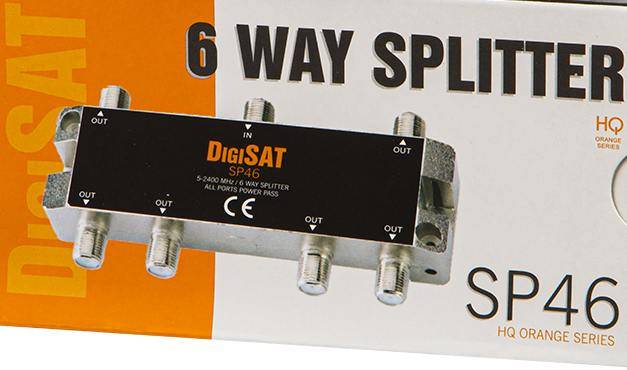

Rozgałęźnik służy do rozgałęziania sygnałów radiowych i telewizyjnych w instalacjach antenowych zbiorowych oraz indywidualnych. Umożliwia on przejście sygnałów z jednego przewodu współosiowego na 6 przewodów, przy zachowaniu równomiernego podziału mocy. Rozgałęźnik może być wykorzystywany zamiast gniazda abonenckiego końcowego, w przypadku gdy abonent chce podłączyć 6 odbiorników TV.
Rozgałęźniki przeznaczone są do eksploatacji w pomieszczeniach zamkniętych. Układy elektroniczne rozgałęźników wykonane są techniką montażu powierzchniowego i zamknięte w korpusie w formie prostopadłościanu, odlewanym ze stopów cynku. Korpus zapewnia najwyższą skuteczność ekranowania oraz odporność mechaniczną.

- Przejście zasilania: 24V 0.8A (max)
- współczynnik przesiewania: 5-2400MHz = 100dB
- Podłączenie wejście/wyjścia: gniazda typu F
- Impedancja 75 ohm
- Obudowa cynkowa, odlewana pod ciśnieniem, niklowana
- Bardzo skuteczne ekranowanie

SPECYFIKACJA:

Zakres 5-40MHz
- Tłumienie przelotowe: <10.5dB
- Separacja wyjść: >22dB
- Sygnał zwrotny: >10dB

Zakres 40-1000MHz
- Tłumienie przelotowe: <11.0dB
- Separacja wyjść: >20dB
- Sygnał zwrotny: >12dB

Zakres 1000-1750MHz
- Tłumienie przelotowe: <12.5dB
- Separacja wyjść: >20dB
- Sygnał zwrotny: >12dB

Zakres 1750-2400MHz
- Tłumienie przelotowe: <15.5dB
- Separacja wyjść: >20dB
- Sygnał zwrotny: >10dB
