Opis:

LZ-8 to prosty rozgałęźnik zasilania umożliwiający zasilanie kilku urządzeń z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem polimerowym 0,7A
Maksymalny prąd zasilania 5,6A

Charakterystyka:

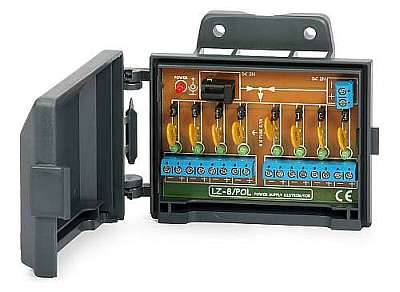

Rozgałęźnik zasilania LZ-8/POL

LZ-8/POL to prosty rozgałęźnik zasilania umożliwiający zasilanie kilku urządzeń z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem polimerowym i posiada diodę LED informującą o jego zadziałaniu (brak świecenia oznacza "przepalenie" bezpiecznika).

W momencie przeciążenia jednego z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C). Dioda LED gaśnie a przez nagrzany bezpiecznik płynie niewielki prąd. Po spadku przeciążenia bezpiecznik powraca do stanu pierwotnego a dioda LED zaświeca się.

LZ-8/POL posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-8/POL.


W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych, który zależy od poboru prądu: 160mV dla I=0,5A; 300mV dla I=0,7A. Przy przeciążeniu bezpiecznik polimerowy nagrzewa się do temperatury >100°C dlatego urządzenia nie stosować przy temperaturach większych niż 40°C.

Zasilając kamery na 12V przy użyciu kabla CAMSET 100 M6100_100 (19,5 Ω/km) lub CAMSET 50 M6050_100 (39,0 Ω/km) przy założeniu spadku napięcia do 11V można uzyskać maksymalne odległości zasilania kamery pokazane w tabelce.
