Opis:

kalibracja od 15 do 40pF. Sonda zawiera przełącznik 1X, 10X. Kabel o 1,2m Pojemność wejściowa X1:85pF~115pF X10:18.5pF~22.5pF Hantek
P6040PP-80

Charakterystyka:

Sondy oscyloskopowe
Hantek PP-80/150/200
Sondy oscyloskopowe PP-80, PP-150 oraz PP-200 firmy Hantek to dzielone
pasywne sondy niskoimpedancyjne. Sonda została zaprojektowana i skalibrowana do
uŜytku z instrumentami o rezystancji wejściowej1M i pojemności 20 pF. JednakŜe sonda
moŜe być skalibrowana do pracy z instrumentami o pojemności od 15 do 40pF. Sonda
zawiera dwie pozycje (1X, 10X) przełącznik suwakowy i kabel o długości 1,2 metra.
PoniŜej została przedstawiona specyfikacja:

CHARAKTERYSTYKI ELEKTRYCZNE
Temperatura od -15°C do 70°C
 PP-80 PP-150 PP-200
Cecha Wartość
Dzielnik X1 X10
Pojemność wejściowa X1:85pF~115pF X10:18.5pF~22.5pF
Pojemność wejściowa
oscyloskopu
15pF~40pF
Rezystancja wejściowa X1:1M! ±2% X10:10M! ±2%
Pasmo X1:DC-6MHz X10:DC-60MHz/100MHz/200MHz
Maksymalne napięcie
wejściowe
X1: 200V DC+szczytowe AC X10: 600V DC+szczytowe AC
Table 2
CHARAKTERYSTYKI FIZYCZNE
Cecha Wartość
Długość sondy 95mm
Długość przewodu 1200mm
Masa 55g(max)

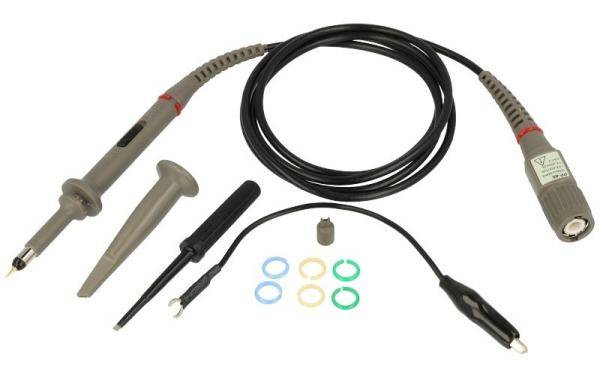

Akcesoria standardowe
1. Końcówka sondy ........................1szt.
2. Przewód uziemiający ...................1szt.
3. Pierścień zaznaczający .....................2szt.
4.Tuleja na końcówkę sondy.................1szt.
5. Wkrętak strojeniowy.................1szt.
