Opis:

Wzmocnienie k. 6-12-16dB, k.21-57-20dB, k. 58-17dB, k. 59-14dB, wbudowany filtr na pasmo LTE 800MHz. Wysoka odporność na sygnały zakłócające : radio FM, CB, telefonia GSM, Wi-Fi, Bluetooth, LTE 2684# 2461#

Charakterystyka:

ZASTOSOWANIE

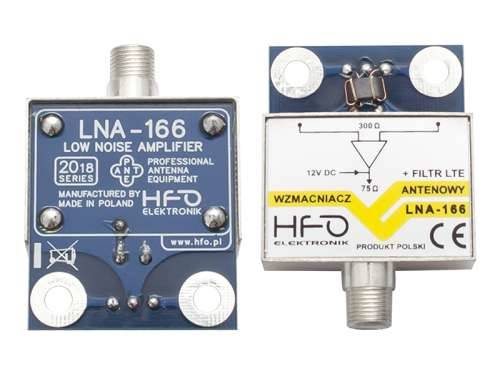

Przedwzmacniacz antenowy LNA-166 służy do wzmacniania słabych sygnałów TV (DVB-T) odbieranych w pasmach: III (k6-k12); IV (k21-k37); V (k38-k59). Przedwzmacniacz LNA-166 jest przeznaczony do montowania bezpośrednio w zaciskach anteny w puszce antenowej. Takie rozwiązanie zapewnia wzmocnienie słabych sygnałów już na wyjściu anteny, co jest szczególnie istotne przy niskiej jakości sygnału (np. niskim współczynnikiem SNR – sygnału do szumu). Obudowa ze stopu metali lekkich zapewnia dużą odporność na zakłócenia i czynniki atmosferyczne. Dodatkowo wzmacniacz jest wyposażony w dedykowany wbudowany filtr sygnałów LTE redukujący zakłócenia. Urządzenie pracuje w zakresie częstotliwości od 174MHz do 782MHz, w tym zakresie nadają min. :

Naziemna telewizja cyfrowa( DVB-T - MUX1, MUX2, MUX3, MUX8 oraz lokalne multipleksy)

radio cyfrowe DAB

WARUNKI I BEZPIECZEŃSTWO PRACY

ZASILANIE:
Do poprawnego działania wzmacniacz wymaga zasilania 12V doprowadzonego przez kabel koncentryczny, zasilanie to może być podawane z rozdzielacza serii ARS, WPA lub zasilacza sieciowego z separatorem (polaryzatorem).

Napięcie zasilania: 12V DC ±5%

Pobór prądu DC: 50mA ±5%

WEJŚCIE I WYJŚCIE WMACNIACZA:

Wejście: symetryczne o impedancji 300Ω, przystosowane do zacisków wyjściowych anteny

Wyjście: gniazdo F o impedancji 75Ω, służy jednocześnie do zasilania wzmacniacza prądem DC przez kabel koncentryczny

ZAKRES CZĘSTOTLIWOŚCI PRACY WZMACNIACZA:

174MHz – 782MHz (kanały 6-12, 21-59)

WARUNKI ŚRODOWISKOWE PRACY:

Zakres temperatur: -30oC … +55oC

Wilgotność względna: 20% - 80%

PARAMETRY TECHNICZNE LNA-166

ODPORNOŚĆ WEWNĘTRZNA URZĄDZENIA

Dla sygnałów z poza pasma wzmacniacza lepsza od 60dB

CECHY WZMACNIACZA LNA-166:

Wbudowany filtr na pasmo LTE 800MHz

Obudowa ze stopu metali lekkich, która zapewnia dużą odporność na zakłócenia i czynniki atmosferyczne

Wysokiej jakości gniazdo F - dające dobre połączenie oraz wygodny i łatwy montaż

Wzmacniacze z serii LNA pasują do anten siatkowych można je zamontować w miejsce tradycyjnego wzmacniacza płytkowego

Pasmo wzmocnienia odpowiadające sygnałowi telewizyjnemu nadawanemu na terenie Polski

Wysoka odporność na sygnały zakłócające : radio FM, CB, telefonia GSM, Wi-Fi, Bluetooth, LTE

Niski współczynnik szumów

Gwarantujemy powtarzalność parametrów naszych wzmacniaczy, każdy wzmacniacz jest testowany indywidualnie na specjalistycznych przyrządach pomiarowych.
