Opis:

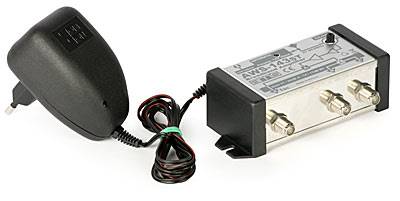

Wzmacniacz antenowy wewnętrzny z zasilaczem z rozg. Wzmocnienie 17-20dB. Zakres regulacji wzmocnienia dB 0...10 +/- 2
W komplecie znajduje się zasilacz stabilizowany 12V 150mA

Charakterystyka:

Wzmacniacz jest przeznaczony do domowych instalacji RTV. Pozwala na wzmocnienie i podział na sygnału dla trzech odbiorników TV. Nadaje się zarówno do instalacji zbiorowych jak i kablowych.
 Umożliwia automatyczne podłączenie zasilania +12V po kablu do przedwzmacniacza zamontowanego przy antenie. W komplecie znajduje się zasilacz stabilizowany 12V 120mA. Istnieje możliwość zasilania wzmacniacza "po kablu". W tym celu należy podłączyć zasilacz z separatorem zasilania (nie znajduje się w komplecie) do przewodu wyjściowego podłączonego do wyjścia oznaczonego "DC" - wyjście A.

DANE TECHNICZNE



Wzmacniacz szerokopasmowy (47-862MHz) trójwyjściowy







Nazwa





Wzmacniacz szerokopasmowy AWS-143ST




Kod





B11689




Zakres częstotliwości


MHz


47-862




Ilość wejść/wyjść





1/3




Wzmocnienie narastające wyj. A


dB


17/20 +/-1,5




Maksymalny poziom wyjściowy 2kTV


dBuV


103 wyj A




IMA3 60dB


dBuV


97




IMA2 60dB


dBuV


84




Szumy własne


dB


5 +/-1




Tłumienie niedopasowania


dB


=>10




Zakres regulacji wzmocnienia


dB


0...15 +/- 2




Zasilanie DC


V


12 +/-10%




Pobór prądu


mA


65+/-10%




Złącza typu „F”


Ω


75




Temperatura pracy


 oC


-25...+55
