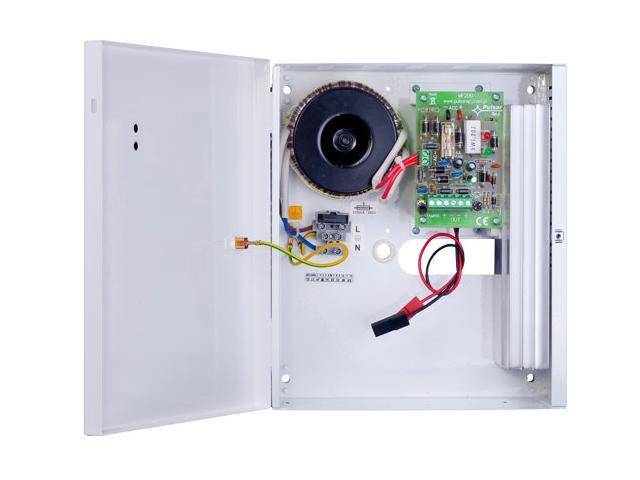

AWZ200
Liniowy zasilacz buforowy 13,8V DC prąd wyjściowy 2A, miejsce na akumulator 7Ah
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacz dostarcza napięcia U= 12,8V÷13,8 V DC o wydajności prądowej całkowitej 2A.

Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacz dostarcza napięcia U= 12,8V÷13,8 V DC o wydajności prądowej całkowitej 2A . W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz wyposażony jest w zabezpieczenia: przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP). Przystosowany jest do współpracy z akumulatorem ołowiowo-kwasowym, suchym (SLA). Zasilacz kontroluje automatycznie proces ładowania i konserwacji akumulatora, ponadto wyposażony jest w zabezpieczenia wyjścia BAT: przeciwzwarciowe i przed odwrotną polaryzacją podłączenia. Zasilacz posiada sygnalizację optyczną informującą o stanie pracy (zasilanie AC, wyjście DC ). Zasilacz umieszczony jest w obudowie metalowej, natynkowej z miejscem na akumulator . Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek.

Obudowa Metalowa, IP20
Wymiary 205x235x88mm
Miejsce na akumulator 7Ah/12V ołowiowo-kwasowy suchy (SLA)
Zabezpieczenie antysabotażowe 1 x mikrowyłącznik: otwarcie obudowy, 0,5A@30V/DC max. NC
Zamykanie Skręcana: wkręt walcowy x 1
Zasilanie 230V/AC (-15%/+10%), 50Hz, 0,28A (max.)
Transformator TR 50VA/17V (od v2.0)
Moc zasilacza P=28W max.
Typ zasilacza A (EPS- External Power Source)
Napięcia wyjściowe 12,8V÷13,8V (praca buforowa), 13,4V@2A, Vpp< 30mV max. (-/+1%)
Prąd wyjściowy 2A max.
Liczba wyjść zasilania 1
Prąd ładowania akumulatora 1,4A
Pobór prądu przez układ zasilacza 10mA max.
Zabezpieczenie przeciwzwarciowe 200% ÷ 250% mocy zasilacza + F1: bezp. w obwodzie akumulatora
Zabezpieczenie przeciążeniowe 110% ÷ 150% mocy zasilacza, PTC + F2: bezp. w obwodzie 230Vac
Zabezpieczenie przepięciowe Warystory
Ochrona akumulatora (SCP, UVP) SCP= F 4A, UVP= brak
Optyczna sygnalizacja pracy Diody LED: stan zasilania AC, wyjścia DC
Warunki pracy II klasa środowiskowa, -10°C÷ 40°C
Waga 2400g
