Opis:

Zwrotnica trzywejściowa stosowana jest jako element sumujący sygnały z trzech anten: FM (87-110 MHz), VHF (170-230 MHz) oraz UHF (470-862 MHz)

Charakterystyka:

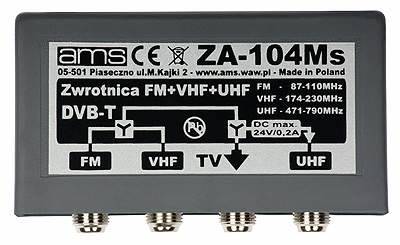

Zwrotnica ZA-104Ms C0340 trzywejściowa stosowana jest jako element sumujący sygnały z trzech anten: FM (87-110 MHz), VHF (170-230 MHz) oraz UHF (470-862 MHz), montowana na maszcie antenowym, w pobliżu zestawu antenowego. Zwrotnica ZA-104M C0340 przeznaczona jest do pracy w otwartej przestrzeni. Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy. Prosty montaż na maszcie dzięki plastikowej opasce.
Do zestawu dołączone są gumowe osłonki zabezpieczające złącza F przed dostępem wody.
Możliwe jest przesyłanie zasilania do przedwzmacniaczy przez wejście UHF.
Cechy wyróżniające:
ekranowana obudowa
osłony gumowe na wtyki F
montaż na maszcie za pomocą opaski zaciskowej
przejście prądowe w torze UHF (max. 24 V/200 mA)
Dane Techniczne
Typ ZA-104Ms
Kod C0340
 Wejścia [MHz]  FM/VHF/UHF
87-110/170-230/470-862
Tłumienie przepustowe [dB] 1 ± 0.5
Separacja [dB] > 40
Złącza F 75Ω
max. DC [V/mA] (przez UHF) 24/200
